洗浄用途
溶剤系TT
[ ]
| 装置 型式 |
大流量 (L/min) | カートリッジ | ||||
|---|---|---|---|---|---|---|
| カートリッジ 型式 |
本数 | 寸法(mm) ※ | フィルタ 材質 |
内外筒 | ||
| TT-20 | 20 | EUS10BV | 1本 | 70Φ×35Φ×246H | Polyester | PBT |
| TT-40 | 40 | EUS07DA | 1本 | 150Φ×76Φ×360H | SUS304 | |
| TT-80 | 80 | EUS07DA | 2本 | 150Φ×76Φ×360H | SUS304 | |
| 装置 型式 |
装置 | |||
|---|---|---|---|---|
| 材質 | Pressure resistance |
電源 | 重量 (kg) | |
| TT-20 | 本体 SUS304 (一部BC) | 設計圧 0.2MPa(2.0kg/cm2) | AC200V | 20 |
| TT-40 | 30 | |||
| TT-80 | 70 | |||
※外径×内径×高さ

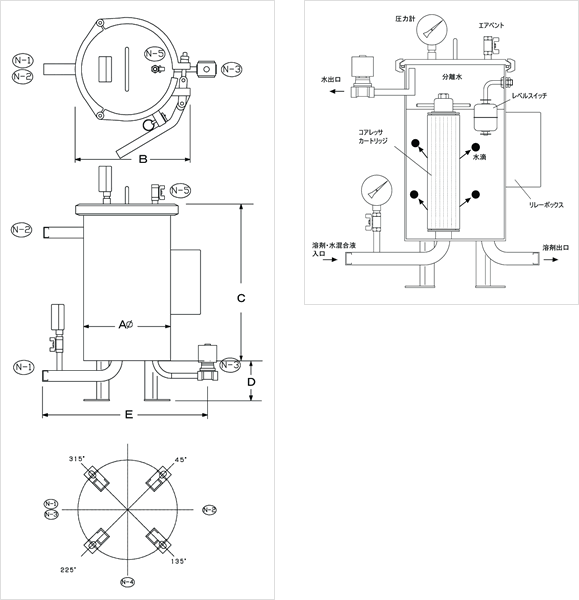

[装置寸法]
| 装置型式 | AΦ | BΦ | C | D | E | N-1 | N-2 | N-3 | N-4 | N-5 |
|---|---|---|---|---|---|---|---|---|---|---|
| TT-20 | 216 | 286 | 388 | 100 | 420 | 3/4B | 3/4B | 1/4B | 1/4B | 1/4B |
| TT-40 | 267 | 342 | 512 | 100 | 420 | 3/4B | 3/4B | 1/4B | 1/4B | 1/4B |
| TT-80 | 406 | 485 | 560 | 120 | 666 | 1･1/2B | 1･1/2B | 3/8B | 3/8B | 3/8B |
- ● ユーテック®：TTタイプ
- ● 用途：溶剤中の水分離
＜対象となる洗浄液＞
・フッ素系溶剤
